[gpiozero] RGBLED, MotionSensor

1. RGBLED

출처: https://gpiozero.readthedocs.io

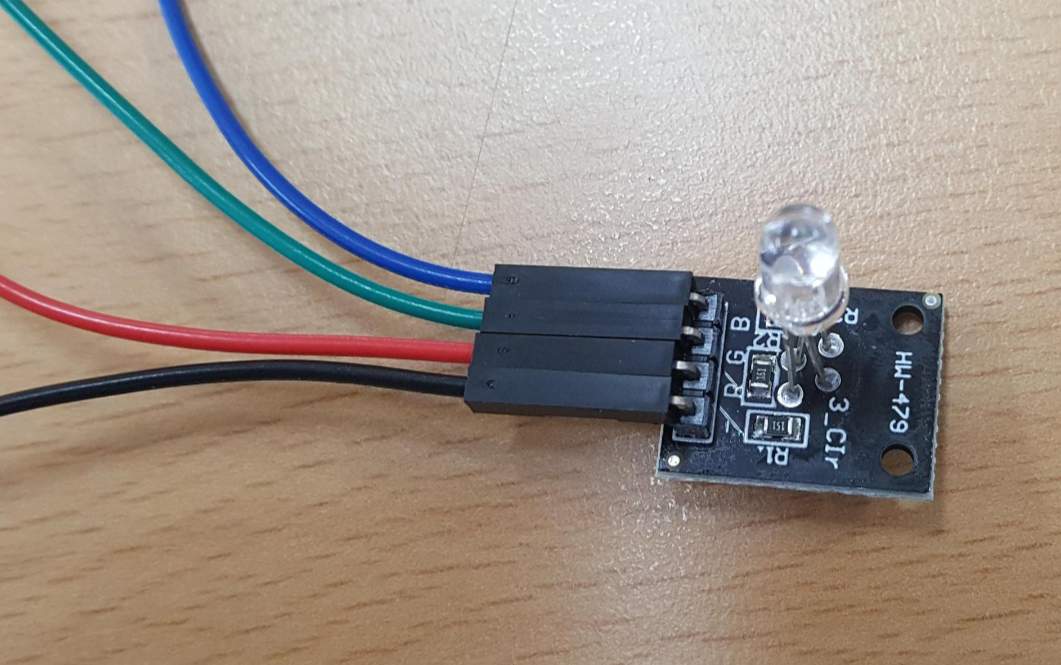

  RGBLED는 세 개의 신호(R, G, B)를 조합하여 LED 색을 표현합니다. F-F선을 이용하여 라즈베리파이 GPIO에 연결하여 LED 색을 제어하도록 하겠습니다. 빨간선을 R에 녹색선을 G에 파란선을 B에 연결하고 검정선을 Gnd(-)에 연결합니다.

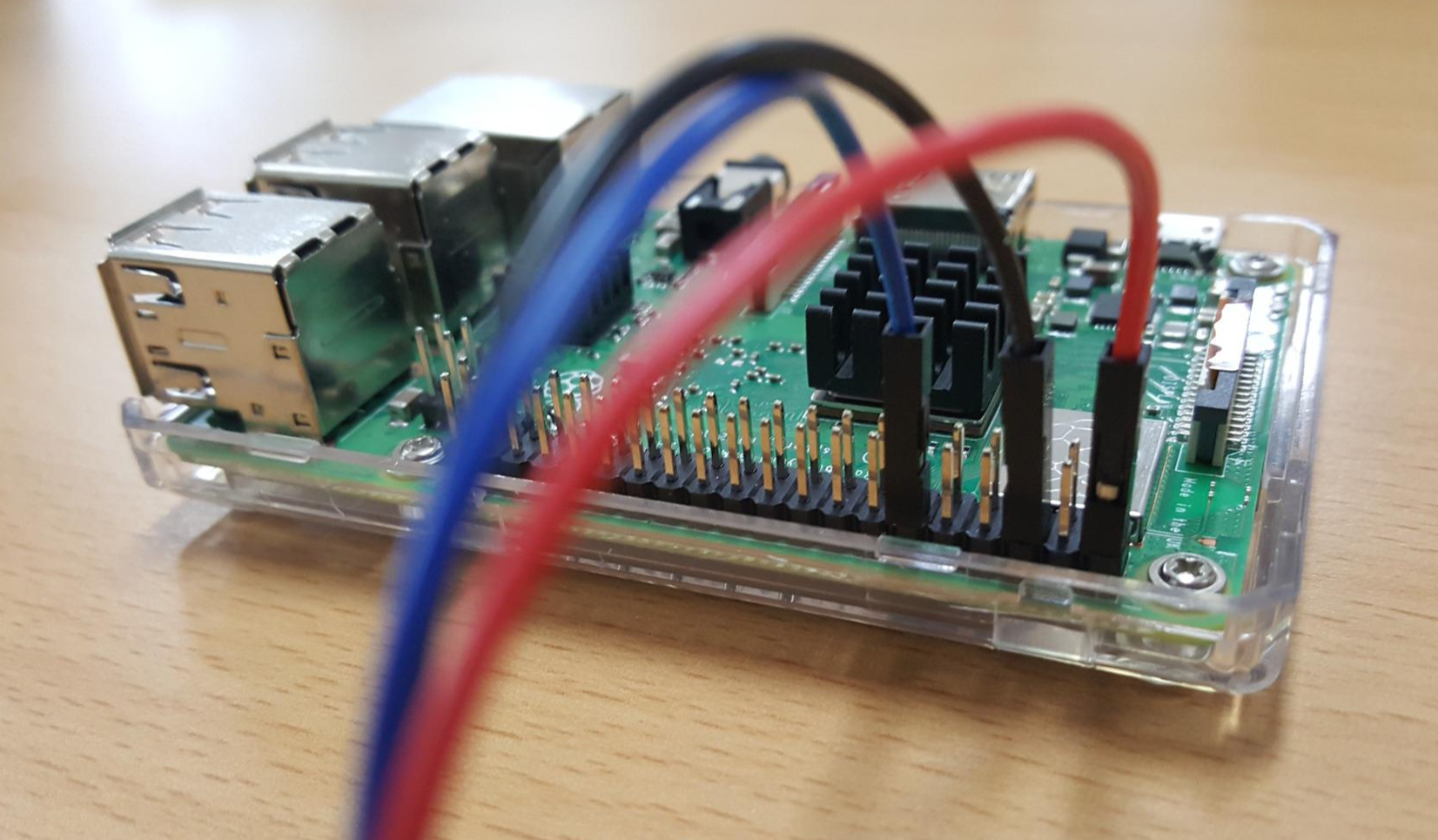

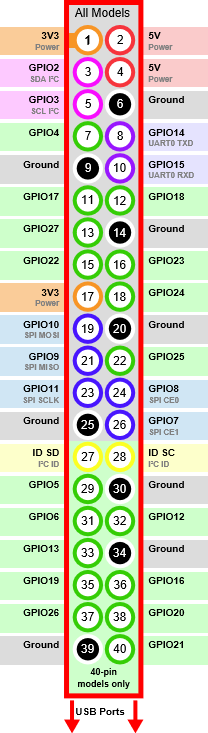

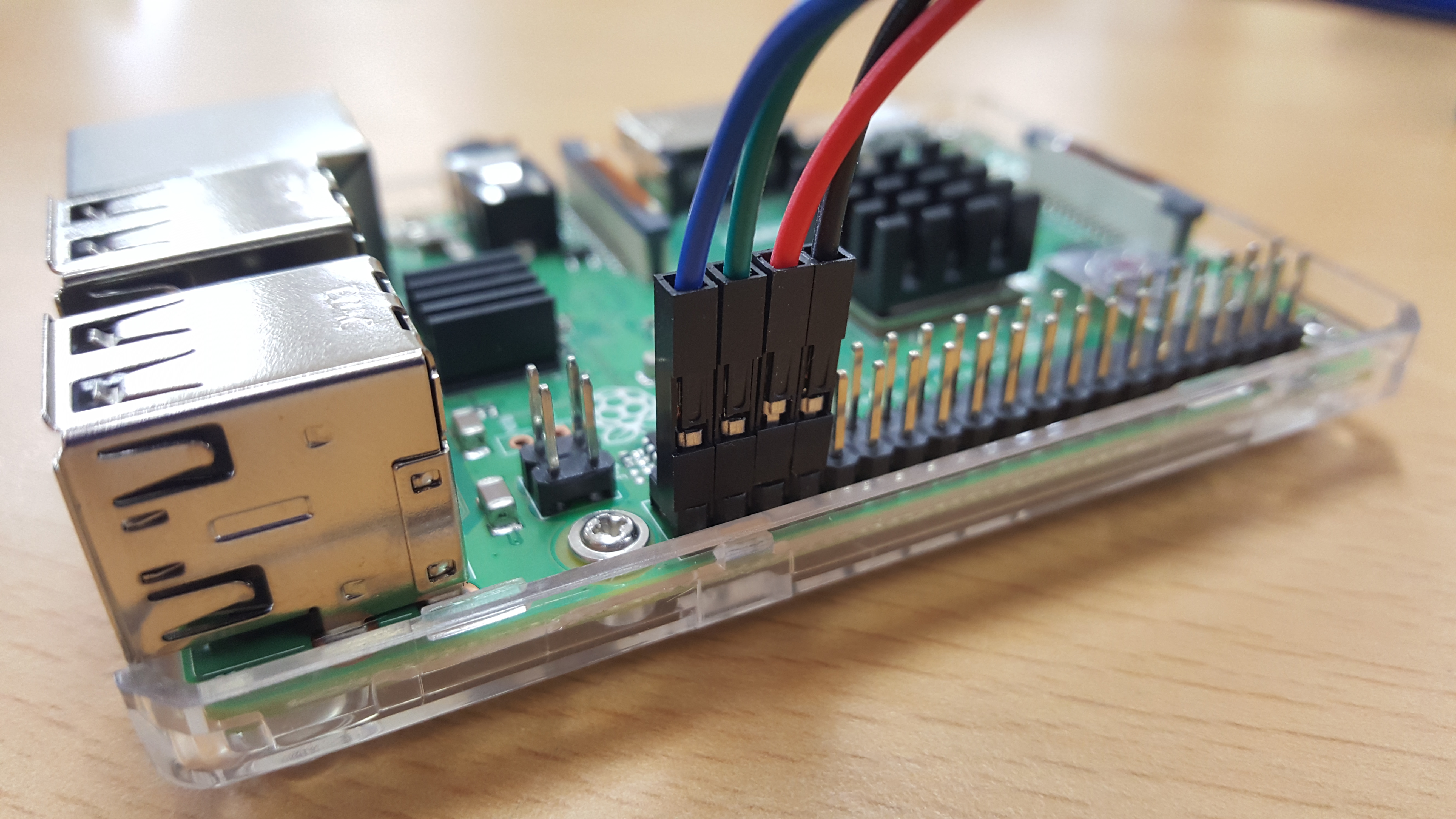

  그리고 연결된 선은 라즈베리파이 34, 36, 38, 40번에 사진과 같이 연결합니다. 실제 R선은 GPIO 16번, G선은 GPIO 20번, B선은 GPIO 21번에 연결됩니다. GPIO 번호는 LED를 제어할 때 사용하므로 꼭 기억합니다.

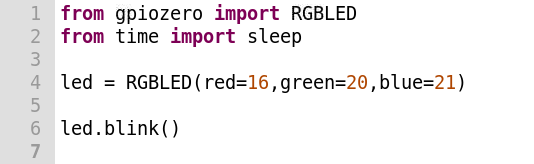

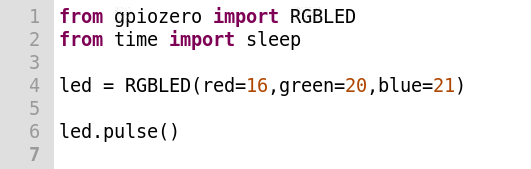

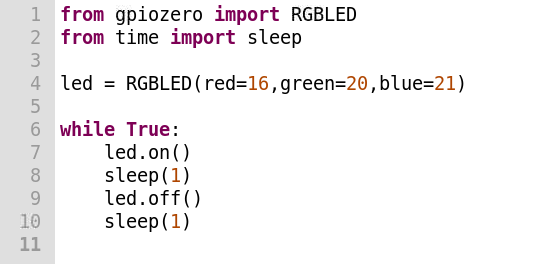

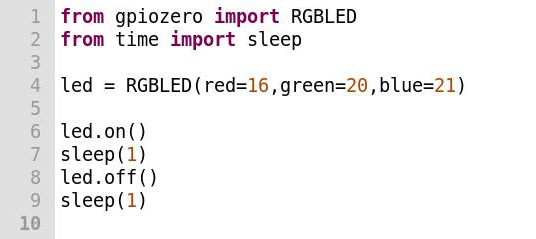

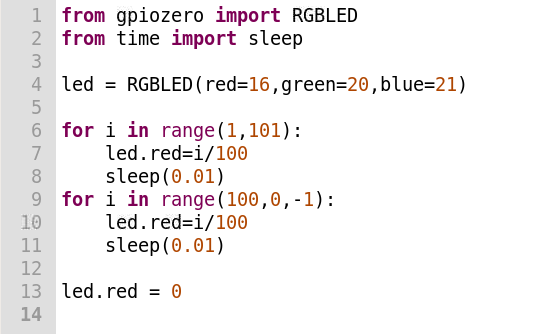

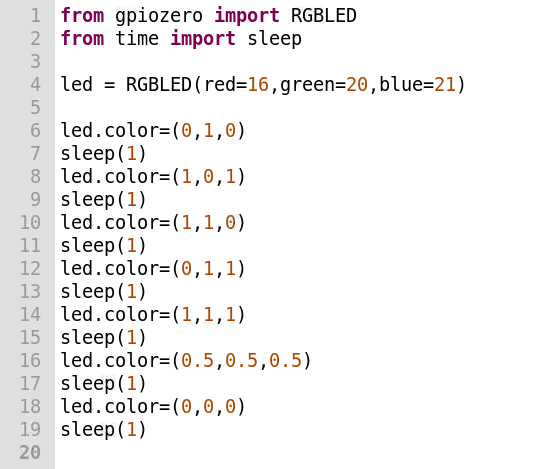

2. RGBLED 제어하기















3. MotionSensor

출처: https://gpiozero.readthedocs.io

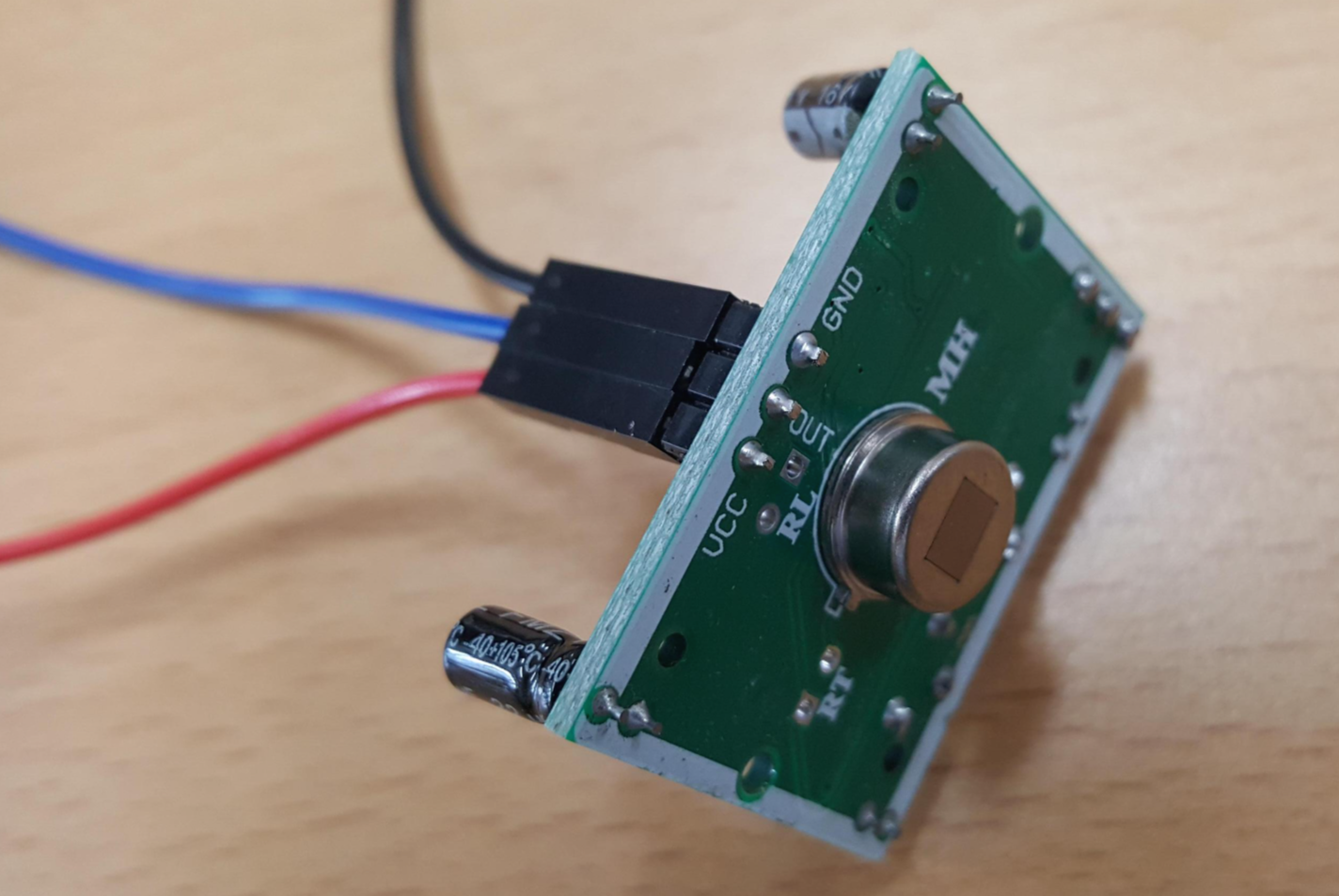

  모션센서에 연결된 반구를 제거하면 아래 사진과 같이 VCC, OUT, GND가 모듈에 적힌 부분이 보입니다. VCC에 빨간선, OUT에 파란선, GND에 검정선을 연결하여 준비합니다. GPIO 번호는 모션센서의 입력 값을 받아올 때 사용하므로 꼭 기억합니다.

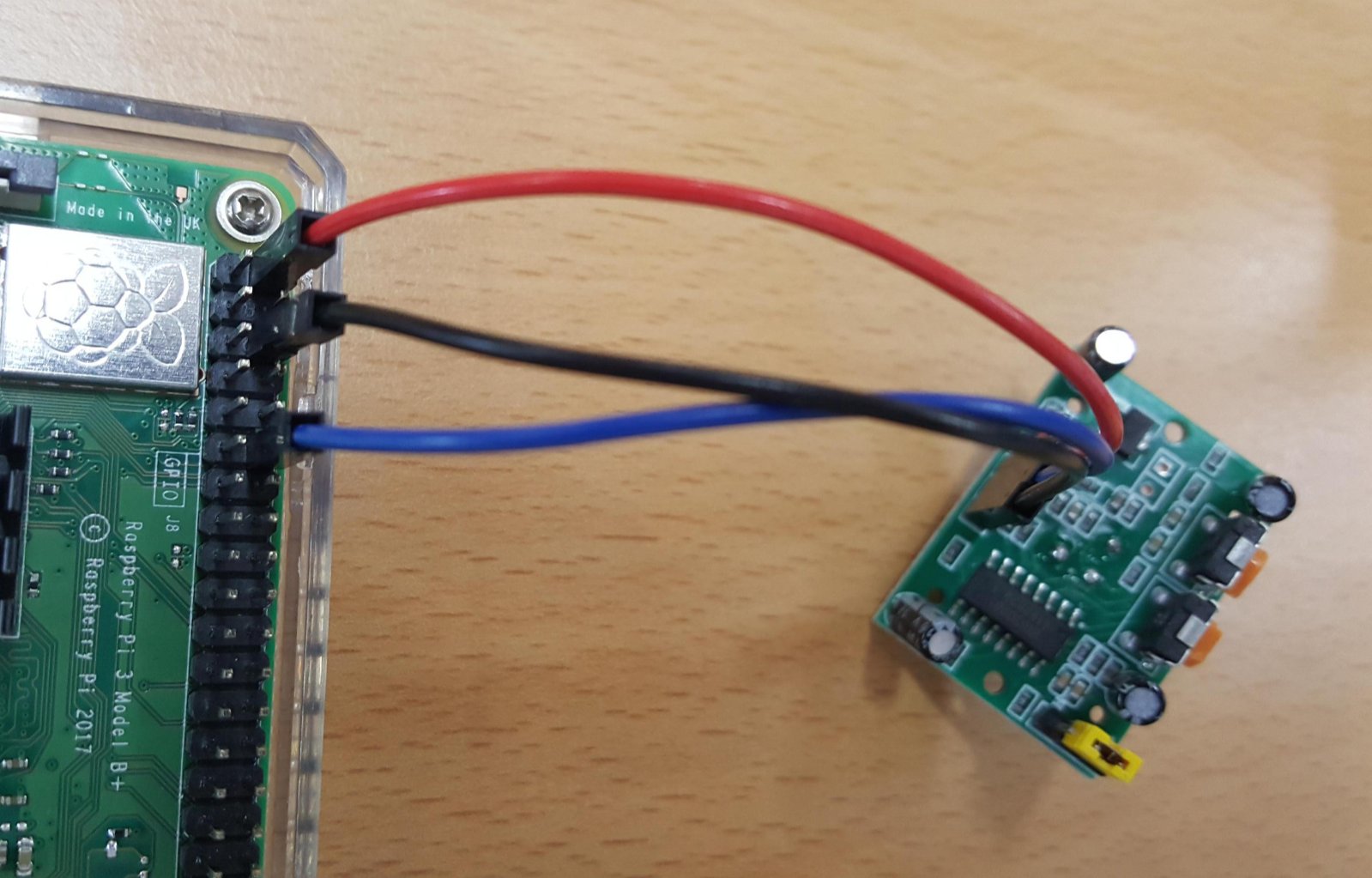

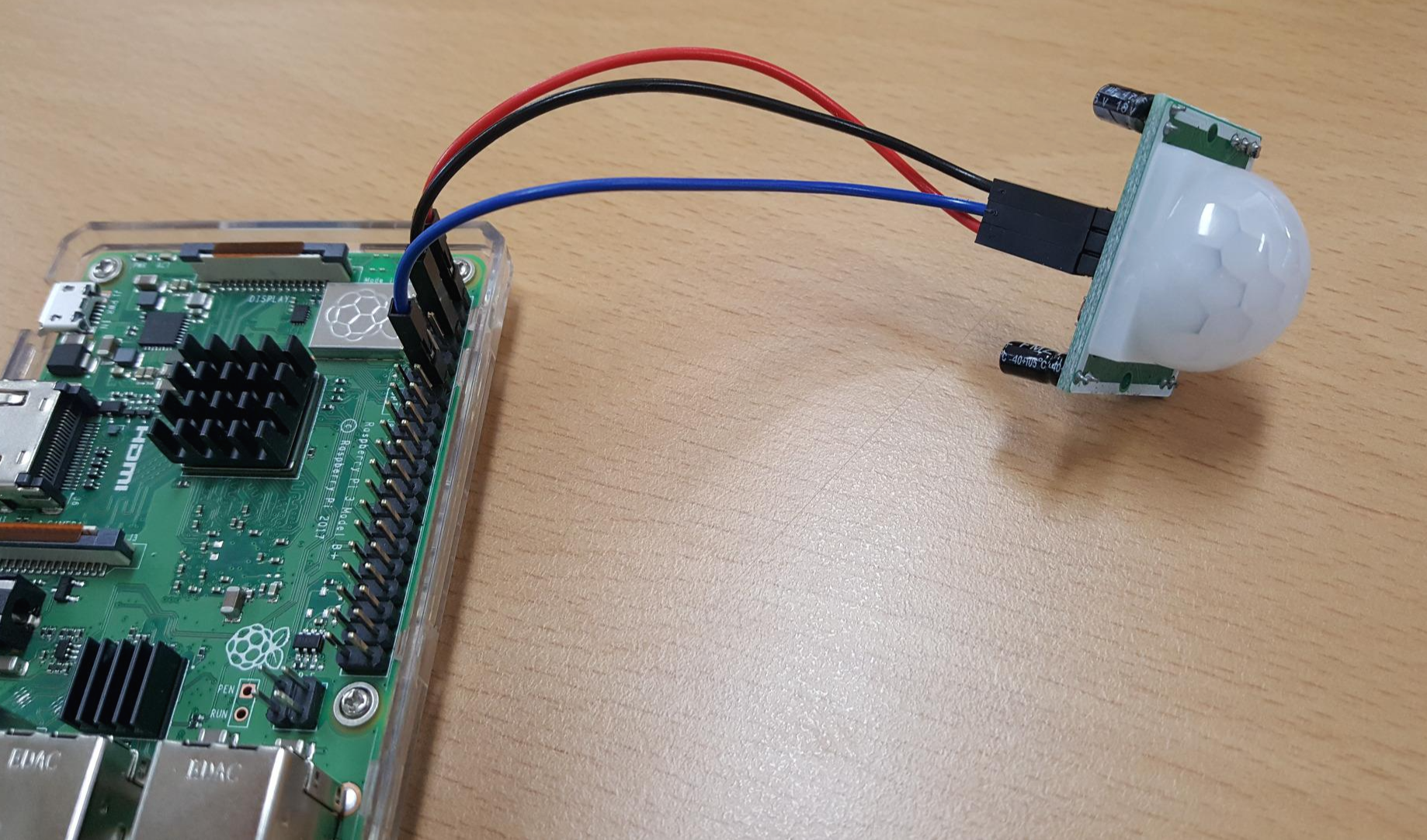

  모션센서에 연결된 선을 라즈베리파이 2, 6, 12번에 사진과 같이 연결합니다. 이는 라즈베리파이에서 빨간선은 5v, 검정선은 Gnd, 파란선은 GPIO 18번에 연결됩니다.

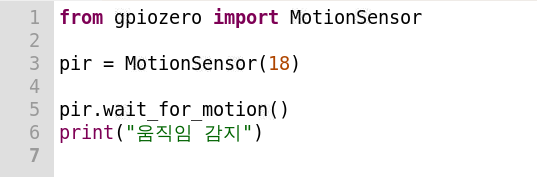

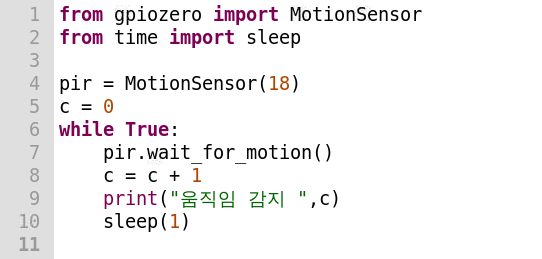

4. MotionSensor 입력

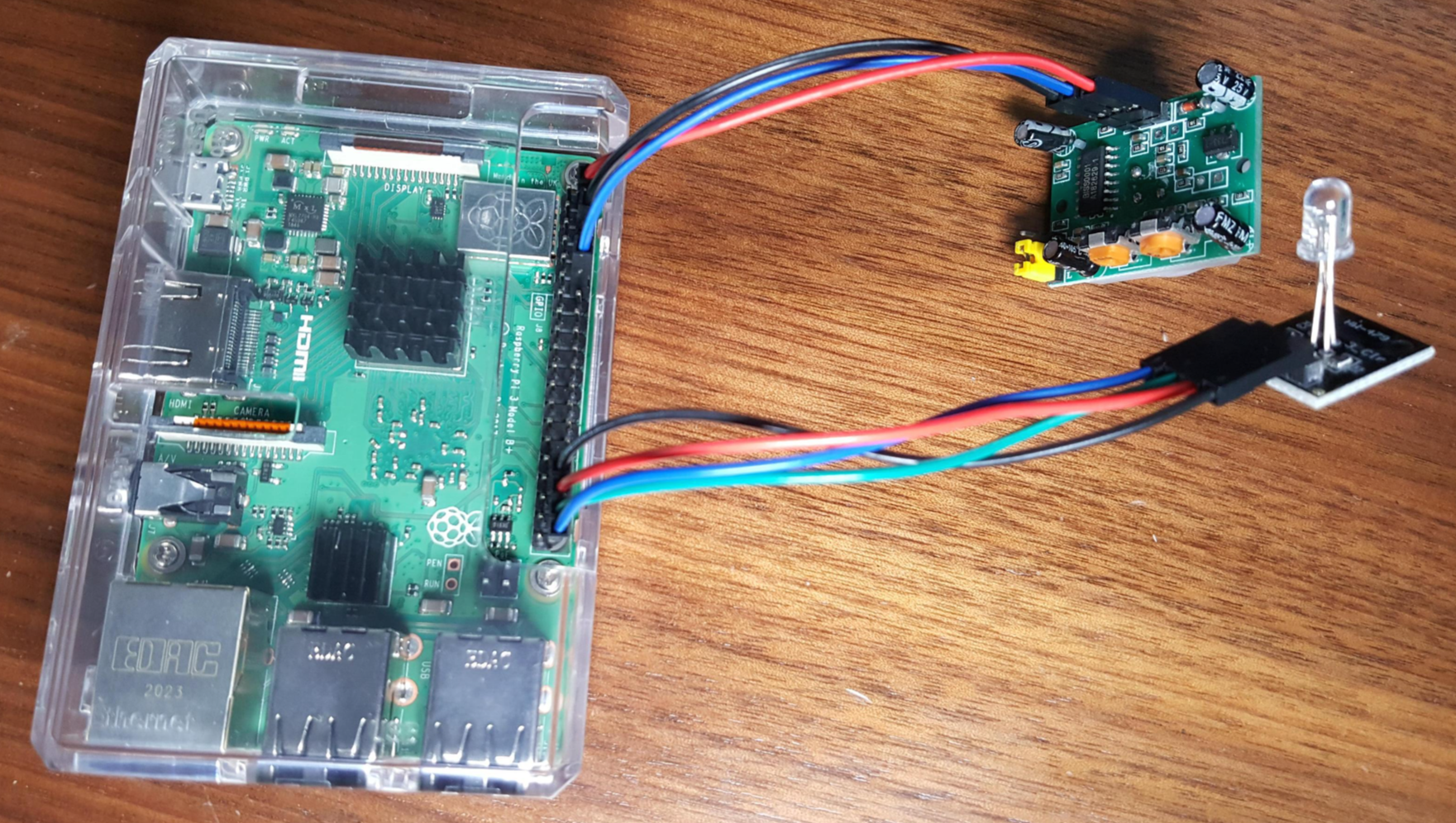

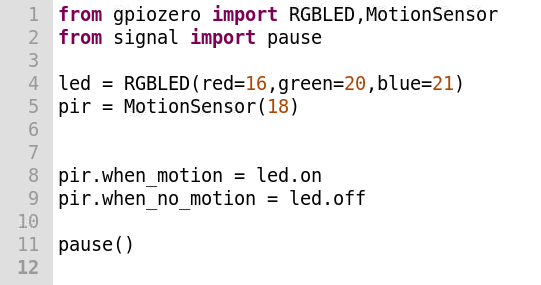

5. RGBLED - MotionSensor 연결 및 프로그래밍
